ГОСТ 23134-78 Уборы головные медицинские. Технические условия
БЗ 7-99
ГОСТ 23134-78
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УБОРЫ ГОЛОВНЫЕ МЕДИЦИНСКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Издание официальное
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УБОРЫ ГОЛОВНЫЕ МЕДИЦИНСКИЕ
Технические условия ГОСТ
23134-78
Head-dresses medical.
Technical specifications
ОКП 85 7910
Дата введения 01.07.79
Настоящий стандарт распространяется на головные уборы для медицинского персонала лечебно-профилактических учреждений и для больных, находящихся в госпиталях.
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Медицинские головные уборы должны изготовляться четырех типов и четырнадцати моделей:
А — колпак семи моделей для медицинского персонала хирургического или терапевтического профиля (черт. 1—5);
Б — косынка трех моделей (черт. 6—8);
В — косынка-наколка трех моделей (черт. 9—11);
Г — кепи для больных, находящихся в госпиталях (черт. 12).
1.2. (Исключен, Изм. № 1).
1.3. Головной убор типа Г должен изготовляться пяти размеров: 54, 56, 58, 60, 62.
Головные уборы размеров свыше 62 должны изготовляться по требованию заказчика.
1.4. Измерения готовых медицинских головных уборов типов А, Б и В должны соответствовать указанным на черт. 1—11 ив табл. 1.
Издание официальное ★
Перепечатка воспрещена
© Издательство стандартов, 1978 © ИПК Издательство стандартов, 2001
Тип А

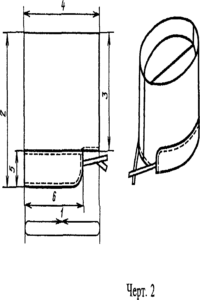

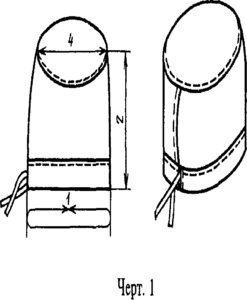

Модели I, II

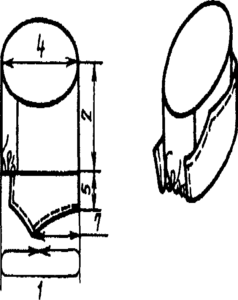

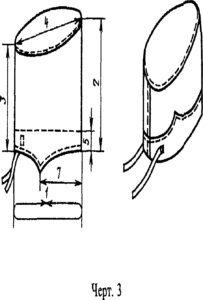

Модель III

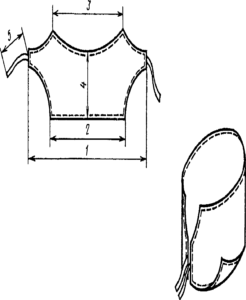

Модель IV
Модели V,VI

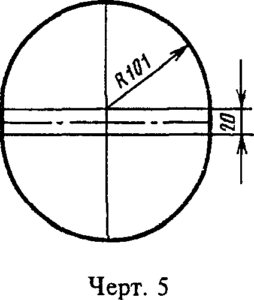

Черт. 4
Модель VII
Черт. 5
ы
ГОСТ 23134-78 С.
ТшБ
О
*
Модель I

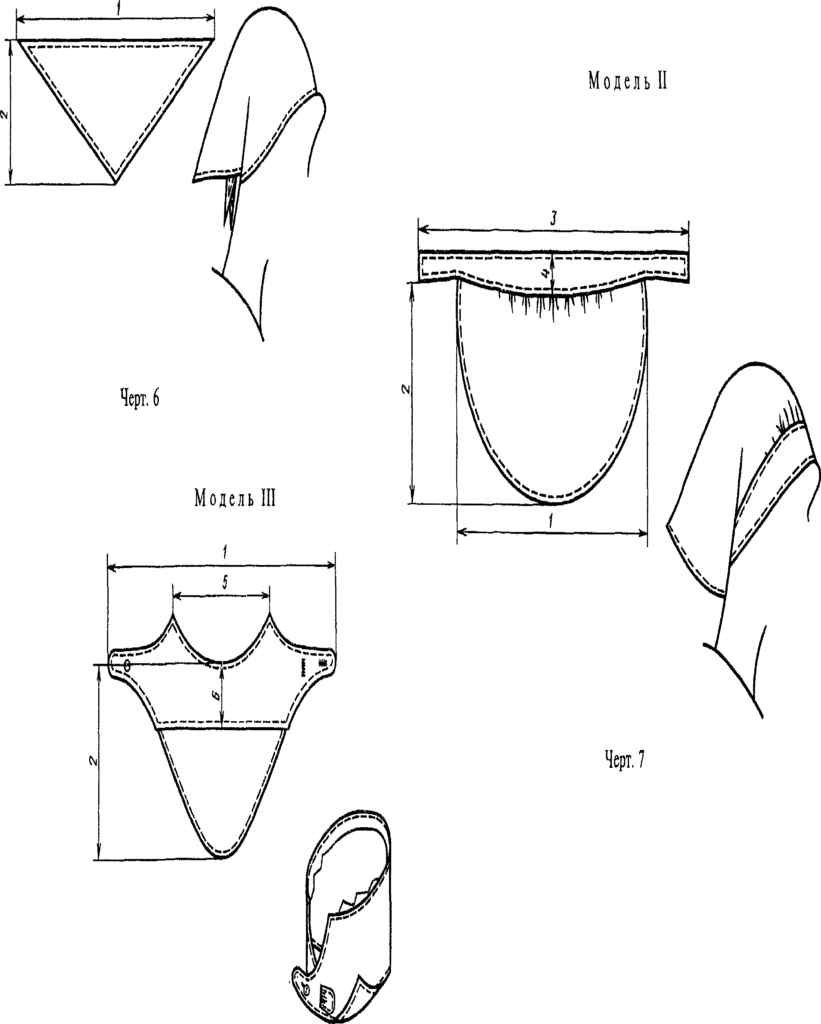

Черт. 8
3 ГОСТ 23X3-4-78

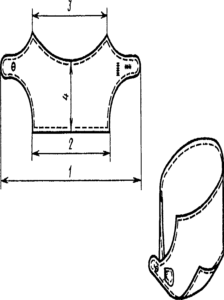

Модель I
Черт. 9
Модель III
Черт. 11

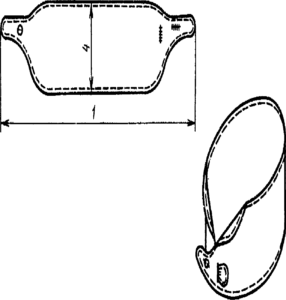

Модель II
Черт. 10
Тип Г
Черт. 12
О
*
к
ГОСТ 23134-78
Номер измерения на чертеже
см
Таблица 1
Значение измерения
Наименование
измерения
Модели
I
II
III
IV
V
Головной убор тина А (колпак)
| 1 | Длина внутренней окружности | 66,0 | 70,0 | 70,0 | 70,0 | 60,0 | 61,0 | 62,0 | 63,0 |
|---|---|---|---|---|---|---|---|---|---|
| 2 | Высота стенки колпака спереди | 15,0 | 22,0 | — | 25,0 | 13,0 | 13,0 | 13,0 | 13,0 |
| 3 | Высота стенки колпака сзади | — | — | 35,0 | — | — | — | — | — |
| 4 | Длина донышка | — | — | 25,0 | 20,5 | — | — | — | — |
| 5 | Высота бортика | 18,6 | 19,4 | 35,0 | 20,0 | 18,0 | 18,5 | 19,0 | 19,5 |
| 6 | Длина бортика | — | — | 10,0 | 5,0 | — | — | — | |
| 7 | Расстояние меж | — | — | 27,0 | — | — | — | — | — |
| ду выступами ушков | 17,5 |
Головной убор типа Б (косынка)
| 1 | Длина косынки | 106 | 112 | 130 | 132 | 57,0 | 78,6 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Ширина косын- | 53 | 60 | 69 | 75 | ||||||||
| ки | — | — | — | — | 37,0 | 44,0 | — | — | — | — | — | — | |
| 3 | Длина бортика | — | — | — | — | 89,0 | — | — | — | — | — | — | — |
| 4 | Высота бортика посередине | — | — | 10,0 | — | — | — | — | — | — | — | ||
| 5 | Расстояние между выступами ушков | 35,0 | |||||||||||
| 6 | Высота стенки посередине | 13,7 |
Головной убор типа В (косынка-наколка)
| 1 | Длина косынки-наколки | — | 80,0 | — | — | 57,4 | 79,2 | — | — | — | — | — | — |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Длина верхнего | — | 50,0 | 21,5 | |||||||||
| 3 | края
Расстояние между выступами уш- |
||||||||||||
| 4 | ков
Высота косынки-наколки посере- |
35,0 | 35,0 | ||||||||||
| дине | — | 14,8 | — | 19,7 | 17,2 | — | — | — | — | — | — | ||
| 5 | Длина завязок | 23,0 |
Номер измерения на чертеже
Продолжение табл. 1
см
|
Номер изме- |
Наименование измерения |
Значение измерения |
Допуска- |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Модели |
||||||||||||
|
VI |
VII |
|||||||||||
|
Головной убор типа А (колпак) |
||||||||||||
|
1 |
Длина внутренней окружности |
60,0 |
61,0 |
62,0 |
63,0 |
64,0 |
60,0 |
61,0 |
62,0 |
63,0 |
64,0 |
±0,5 |
|
2 |
Высота стенки колпака спереди |
16,2 |
16,2 |
16,2 |
16,2 |
16,2 |
10,0 |
10,0 |
10,0 |
10,0 |
10,0 |
±0,3 |
|
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
|
3 |
Высота стенки колпака сзади |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,3 |
|
4 |
Длина донышка |
18,0 |
18,5 |
19,0 |
19,5 |
20,0 |
18,0 |
18,5 |
19,0 |
19,5 |
20,0 |
±0,2 |
|
5 |
Высота бортика |
— |
— |
— |
— |
— |
8,0 |
8,0 |
8,0 |
8,0 |
8,0 |
±0,2 |
|
6 |
Длина бортика |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,3 |
|
7 |
Расстояние между выступами ушков |
— |
— |
— |
— |
— |
24,0 |
24,0 |
24,0 |
24,0 |
24,0 |
±0,5 |
|
Головной убор типа Б (косынка) |
||||||||||||
|
1 |
Длина косынки |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
-2,0 |
|
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
|
2 |
Ширина косынки |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
-2,0 |
|
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
|
3 |
Длина бортика |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
4 |
Высота бортика посередине |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,2 |
|
5 |
Расстояние между выступами ушков |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
6 |
Высота стенки посередине |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,2 |
|
Головной убор типа В (косынка-наколка) |
||||||||||||
|
1 |
Длина косынки-наколки |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
2 |
Длина верхнего края |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
|
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,3 |
|
|
3 |
Расстояние между выступами ушков |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,5 |
|
4 |
Высота косынки-наколки посередине |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,2 |
|
5 |
Длина завязок |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
±0,3 |
-2,0
±0,5
-2,0
±0,5
±0,5
±0,2
±0,5
±0,2
±0,5
±0,5
±0,3
±0,5
±0,2
±0,3
Примечания:
1. Головные уборы типов А, Б и В регулируются по размеру головы при помощи тесьмы или хлястиков.
2. Головной убор типа Б с измерениями по длине и ширине 130×69 см и 132×75 см — косынка для защиты от особо опасных инфекций.
3. По согласованию с заказчиком допускается изготовлять головные уборы меньших размеров.
1.3, 1.4. (Измененная редакция, Изм. № 2).
1.5. Измерения готовых медицинских головных уборов типа Г должны соответствовать указанным в табл. 2 и на черт. 12.
см
Таблица 2
|
Номер измерения на чертеже |
Наименование измерения |
Размер |
Допускается отклонение |
||||
|---|---|---|---|---|---|---|---|
|
|
54 |
56 |
58 |
60 |
62 |
||
|
1 |
Длина внутренней окружности |
55,0 |
57,0 |
59,0 |
61,0 |
63,0 |
±0,5 |
|
2 |
Длина донышка |
23,6 |
24,2 |
24,8 |
25,4 |
26,0 |
±0,3 |
|
3 |
Ширина донышка |
21,6 |
22,2 |
22,8 |
23,4 |
24,0 |
±0,3 |
|
4 |
Высота стенки |
8,2 |
8,2 |
8,2 |
8,2 |
8,2 |
±0,2 |
|
5 |
Ширина козырька посередине |
5,5 |
5,5 |
5,5 |
5,5 |
5,5 |
±0,2 |
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Медицинские головные уборы по размерам, внешнему виду, применяемым материалам и качеству изготовления должны соответствовать требованиям настоящего стандарта и утвержденному заказчиком образцу.
2.2. Материалы
2.2.1. Медицинские головные уборы должны изготовляться из материалов, указанных в табл. 3.
Таблица 3
| Наименование материала | Нормативно-техническая документация | Назначение материала |
|---|---|---|
| 1. Бязь отбеленная арт. 222, 224, 234, 247 арт. 276, 279, 283 | ГОСТ 29298
ТУ РСФСР 17-60-10724 |
Для медицинских головных уборов типов А, Б, В и подкладки в головные уборы типа Г |
| 2. Бязь гладкокрашеная защитного цвета арт. 123 арт. 142, 144 арт. 145 | ГОСТ 29298
ТУ РСФСР 17-60-10724 ТУ УССР 17-3503 |
Для головного убора типа Б |
| 3. Мадаполам отбеленный арт. 301, 302, 345, 348 | ГОСТ 29298 | Для медицинских головных уборов типов А, Б, В |
| 4. Ткань сорочечная «Репс» мерсеризованная набивная гладкокрашеная и отбеленная арт. 871 | ГОСТ 29298 | То же |
| 5. Ситец гладкокрашеный зеленого цвета арт. 23 арт. 45, 50 | ТУ РСФСР 17-67-9269 ГОСТ 9205
ТУ РСФСР 17-67-11200 |
Для медицинских головных уборов хирургического профиля типа А модели I, II |
| 6. Сорочка паковочная специального назначения отбеленная арт. 6304 | ТУ РСФСР 17-65-9010 | Для медицинских головных уборов хирургического профиля типа А модель I (для медицинского стерильного пакета) |
| 7. Ткань кительная табачного цвета арт. 3290 арт. 3098 | ГОСТ 21790
ТУ РСФСР 17-66-11378 |
Для головных уборов типа Г |
| 8. Кожа галантерейная искусственная ИК-2 | ГОСТ 10438 | Для прокладки в козырек кепи типа Г |
Продолжение табл. 3
| Наименование материала | Нормативно-техническая документация | Назначение материала |
|---|---|---|
| 9. Тесьма прикладная для швейных и трикотажных изделий арт. 7.885 белого цвета
защитного цвета шириной 1,0—1,2 см |
ОСТ 17 582 | Для завязок медицинских головных уборов типов А, Б, В Для завязок медицинских головных уборов хирургического профиля типа А модели
I, И |
| 10. Пуговицы пластмассовые белого цвета (из аминопласта), плоские с 4-мя отверстиями, диаметром 11—14 мм, фасона 1400 | ОСТ 17 805 | Для застегивания хлястиков |
| 11. Нитки хлопчатобумажные в цвет ткани Rh 39,4 текс-53,0 текс (40/3,40/6, 50/3, 50/6) | ГОСТ 6309 | Для изготовления медицинских головных уборов типов А, Б, В, Г |
Примечания:
1. По согласованию с заказчиком допускается применять другие материалы, по качеству не ниже указанных в табл. 3.
2. Изделия, изготовляемые по заказам Министерства обороны СССР, МВД СССР и КГБ СССР, допускается изготовлять из хлопчатобумажных тканей с отделкой «МАПС» и «МА».
(Измененная редакция, Изм. № 2).
2.3. Внешний вид
2.3.1. Головной убор типа А (колпак) состоит из стенки с донышком или стенки с цельнокро-енными или притачными бортиками различной формы, с завязками из тесьмы или с эластичной тесьмой, регулирующими размер колпака.
Колпак типа А модель 1 допускается применять с шапкой-ушанкой.
(Измененная редакция, Изм. № 2).
2.3.2. Головной убор типа Б (косынка) треугольной формы, полукруглой формы с притачным бортиком и косынка^с обтачной стенкой, с ушками, с хлястиками, застегивающимися на пуговицу.
2.3.3. Головной убор типа В (косынка-наколка) состоит из двух слоев ткани, фигурной формы, с хлястиками, застегивающимися на пуговицу или с завязками в боковых сторонах.
2.3.4. Головной убор типа Г (кепи) на подкладке, состоит из донышка, двух стенок, козырька и ремешка.
Козырек из основной ткани с прокладкой внутри.
2.3.5. Медицинские головные уборы по согласованию с заказчиком допускается изготовлять по технической документации на модель, составленной с учетом требований настоящего стандарта.
2.4. Основные требования к изготовлению
2.4.1. Раскрой косынок, донышка колпаков кепи — по ГОСТ 21219, козырька — по ширине в направлении нитей основы ткани. Остальные детали медицинских головных уборов выкраивают по нитям основы или утка.
В двухслойных головных уборах раскрой верхнего и нижнего слоев должен производиться в одном направлении нити.
2.4.2. Виды стежков, строчек и швов, применяемых для изготовления головных уборов, — по ГОСТ 29298.
Требования к стежкам, строчкам и швам — по ОСТ 17835.
(Измененная редакция, Изм. № 2).
2.4.3. Определение сортности — по ГОСТ 11259.
2.4.4. Соединительные швы в медицинских головных уборах выполняют запошивочным, двойным, настрочным или стачным швами, стачным швом с обметыванием срезов шириной 0,8 см.
Ширина шва 0,5—0,7 см. По швам и краям деталей прокладывают строчку на расстоянии ОД—0,5 см от края или сгиба в соответствии с утвержденным заказчиком образцом.
2.4.5. Края косынки обрабатывают швом вподгибку с закрытым срезом шириной 0,3—0,4 см в готовом виде, величина внутренней подгибки 0,3 см.
2.4.6. Края колпаков моделей I, II, V и VI обрабатывают швом вподгибку с закрытым срезом шириной 3,0 см, величина внутренней подгибки 0,5 см. Строчку прокладывают на расстоянии 0,1—0,2 см от подогнутого края.
В колпаках моделей III и VII свободную часть от бортиков обрабатывают швом вподгибку с закрытым срезом. Ширина шва в готовом виде 1,5 см.
2.4.7. В готовых медицинских головных уборах допускаются:
косынка для защиты от особо опасных инфекций из двух частей со швом посередине, соединенная запошивочным швом;
подкладка стенки кепи из двух частей;
кепи без подкладки;
завязки колпаков, косынок-наколок, изготовленные из основной ткани;
соединение деталей накладным швом с закрытым срезом;
стенка колпака из двух частей;
притачной бортик в косынках из двух частей с расположением по линии перегиба или из трех частей с расположением швов в свободных концах;
отрезные хлястики в косынках-наколках и косынках с расположением швов в местах пришивания пуговиц;
замена хлястиков в косынке типа Б модели III на завязки из тесьмы или ткани. Длина косынки должна быть не менее 57,0 см;
по согласованию с заказчиком обрабатывать края косынки обметочным швом шириной не менее 0,5 см.
(Измененная редакция, Изм. № 2).
2.4.8. Пособие для построения чертежей лекал медицинских головных уборов дано в приложении.
3. ПРИЕМКА
Правила приемки изделий — по ГОСТ 24782.
(Измененная редакция, Изм. № 2).
За. МЕТОДЫ КОНТРОЛЯ
Методы контроля качества головных уборов — по ГОСТ 4103.
(Введен дополнительно, Изм. № 2).
4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Медицинские головные уборы типов А, Б и В должны быть уложены в пачки по 40—50 шт., типа Г — по 20—25 шт. и перевязаны крестообразно шпагатом по ГОСТ 17308.
4.2. К каждой пачке прикрепляют тканевый ярлык с указанием реквизитов для изделий, изготовляемых по заказам Министерства обороны СССР, МВД СССР и КГБ СССР по ГОСТ 19159 и ГОСТ 10581.
(Измененная редакция, Изм. № 2).
4.3. В головных уборах типа Г на середине донышка подкладки ставят клеймо с указанием размера. В шов стачивания стенок подкладки втачивают тканевый ярлык с указанием реквизитов по ГОСТ 19159, на обратной стороне тканевого ярлыка ставят штамп контролера ОТК.
4.4. Клеймо и штамп контролера ОТК должны быть нанесены на изделия краской, устойчивой к стирке, химической чистке и не выступающей на лицевую сторону.
4.5. Пачки с медицинскими головными уборами типов А, Б и В складывают в мешки по 400—500 шт., типа Г-не более 400 шт.
4.6. Мешки упаковывают и маркируют по ГОСТ 19159 и ГОСТ 10581.
4.7. Транспортная маркировка — по ГОСТ 14192 с дополнительным указанием наименования и количества изделий и года изготовления (две последние цифры).
4.8. Способ упаковывания, количество изделий в пачке могут быть изменены по согласованию предприятия-изготовителя с заказчиком.
4.9. Медицинские головные уборы должны храниться на расстоянии не менее 1 м от отопительных приборов в закрытых сухих помещениях.
265
ПРИЛОЖЕНИЕ
Рекомендуемое

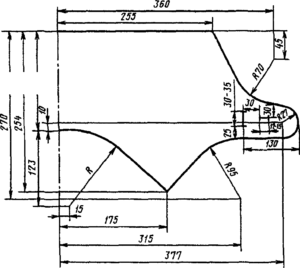

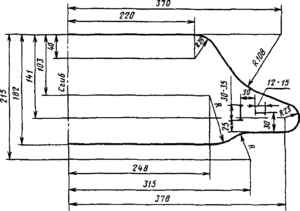

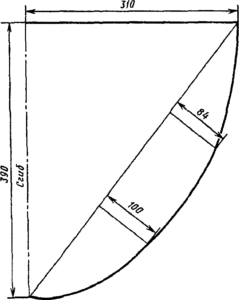

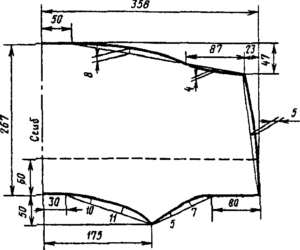

ПОСОБИЕ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖЕЙ ЛЕКАЛ МЕДИЦИНСКИХ ГОЛОВНЫХ УБОРОВ
Тин А
Модели I, II
Стенка колпака

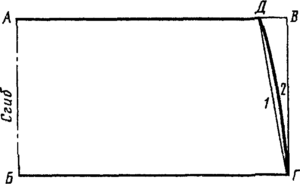

Черт. 1

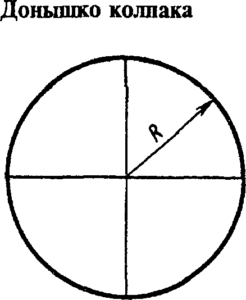

Черт. 2
Таблица 1
Обозначение конструктивной линии на чертеже
Мужской колпак (модель I)
Стенка колпака (черт. 1)
Женский колпак (модель II)
| АБ | 19,5 | 26,5 |
|---|---|---|
| БГ | 33,75 | 35,75 |
| ДВ | 2,0 | 3,0 |
| Д1 | 1 рдг | 1 АДГ |
| 1-2 | 0,5 | 0,6 |
| Донышко колпака (черт. 2) | ||
| R | 9,8 | 10,2 |
Модель III
Модель Г/
Женский колпак
360

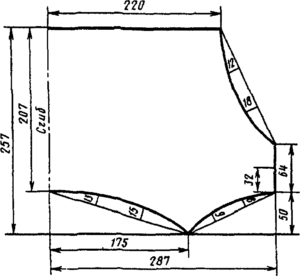

Черт. 3
Стенка и бортик колпака
Примечание. Лекала бортика и подбортика строят по штриховой линии
Черт. 4
Примечание. Лекало подбортика строят по штриховой линии.
Донышко
Стенка колпака
Модели V, VI Часть стенки
Донышко
Стенка колпака
Модель VII
Бортик колпака Донышко
Часть стенки
см
Таблица 1а
|
Обозначение конструктивной линии на чертеже |
Модель |
Длина внутренней окружности |
||||
|---|---|---|---|---|---|---|
|
60 |
61 |
62 |
63 |
64 |
||
|
Стенка колпака (черт.5а, 5г) |
||||||
|
АБ |
V |
18,1 |
18,1 |
18,1 |
18,1 |
18,1 |
|
VI |
22,5 |
22,5 |
22,5 |
22,5 |
22,5 |
|
|
VII |
11,5 |
11,5 |
11,5 |
11,5 |
11,5 |
|
|
БГ |
V, VI |
25,0 |
25,5 |
26,0 |
26,5 |
27,0 |
|
VII |
25,5 |
26,0 |
26,5 |
27,0 |
27,5 |
|
|
ДВ |
V, VI |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
VII |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
ГЕ |
V, VI |
3,7 |
3,7 |
3,7 |
3,7 |
3,7 |
|
Часть стенки (черт.5б, 5ж) |
||||||
|
АБ |
V |
18,1 |
18,1 |
18,1 |
18,1 |
18,1 |
|
VI |
22,5 |
22,5 |
22,5 |
22,5 |
22,5 |
|
|
VII |
14,5 |
14,5 |
14,5 |
14,5 |
14,5 |
|
|
БГ |
V, VI |
13,5 |
13,5 |
13,5 |
13,5 |
13,5 |
|
VII |
11,5 |
11,5 |
11,5 |
11,5 |
11,5 |
|
|
ДВ |
V |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
VI |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
|
|
VII |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
Донышко колпака (черт.5в, 5е) |
||||||
|
R |
V, VI, VII |
9,9 |
10,15 |
10,4 |
10,65 |
10,9 |
|
1-2 |
V, VI, VII |
— |
0,25 |
0,5 |
0,75 |
1,0 |
|
Бортик колпака (черт.5д) |
||||||
|
АБ |
VII |
13,0 |
13,0 |
13,0 |
13,0 |
13,0 |
|
БГ |
26,7 |
27,2 |
27,7 |
28,2 |
28,7 |
|
|
АЕ |
3,3 |
3,3 |
3,3 |
3,3 |
3,3 |
|
|
АД |
12,0 |
12,0 |
12,0 |
12,0 |
12,0 |
|
|
ДВ |
14,7 |
15,2 |
15,7 |
16,2 |
16,7 |
|
|
ВИ |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
|
|
КГ |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
|
1-2 |
0,7 |
0,7 |
0,7 |
0,7 |
0,7 |
|
|
3-4 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Тип Б
Таблица 2 Модель!
Черт. 6
Модель II
Черт. 7
рпгз
Модель III
Черт. 8
Примечание. Лекало стенки косынки-наколки строят по штриховой линии.
Тип В
Модель! М о д е ль II
Черт. 9
Черт. 10
Модель III
Черт. 11
Примечание к черт. 9—11. Нижний слой косынок-наколок моделей I, II, III вырезают по лекалам
верха.
Тип Г
Степка верха
Размерная полоска
Черт. 12
Черт. 13 см
Таблица 3
|
Обозначение конструктивной линии на чертеже |
Размер |
||||
|---|---|---|---|---|---|
|
54 |
56 |
58 |
60 |
62 |
|
|
Донышко (черт.12) |
|||||
|
R |
11,6 |
11,9 |
12,2 |
12,5 |
12,8 |
|
Стенка верха (черт.13) |
|||||
|
АБ |
9,9 |
9,9 |
9,9 |
9,9 |
9,9 |
|
АГ |
6,3 |
6,6 |
6,9 |
7,2 |
7,5 |
|
ГГ1 |
18,2 |
18,65 |
19,1 |
19,55 |
20,0 |
|
АВ |
14,4 |
14,7 |
15,0 |
15,3 |
15,6 |
|
ВВ1 |
13,0 |
13,45 |
13,9 |
14,35 |
14,8 |
|
Г3Г4 |
1,5 |
1,6 |
1,7 |
1,8 |
1,9 |
|
В3В4 |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
|
Размерная полоска (черт.14) |
|||||
|
АБ = ВГ |
55,5 |
57,5 |
59,5 |
61,5 |
63,5 |
|
АВ = БГ |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
Примечания:
1. Подкладку донышка кепи вырезают по лекалу верха.
2. Подкладку стенки кепи вырезают по штриховой линии.
3. Ремешок выкраивают длиной 29 см, шириной 4 см.
Козырек
Подкозырек
Прокладка в козырек
Примечание. Допускается при построении чертежей лекал деталей менять отдельные измерения, если это не повлечет за собой изменения измерений изделия в готовом виде и ухудшения его качества.
(Измененная редакция, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 23.05.78 № 1369
2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта | Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
|---|---|---|---|
| ГОСТ 4103-82 | 3.2 | ГОСТ 24782-90 | 3.1 |
| ГОСТ 6309-93 | 2.2.1 | ГОСТ 29298-92 | 2.2.1 |
| ГОСТ 9205-75 | 2.2.1 | ОСТ 17-582-76 | 2.2.1 |
| ГОСТ 10438-78 | 2.2.1 | ОСТ 17-805-85 | 2.2.1 |
| ГОСТ 10581-91 | 4.2, 4.6 | ОСТ 17-835-80 | 2.4.2 |
| ГОСТ 11259-79 | 2.4.3 | ТУ 17 РСФСР 60-10724-84 | 2.2.1 |
| ГОСТ 12807-88 | 2.4.2 | ТУ 17 РСФСР 65-9010-87 | 2.2.1 |
| ГОСТ 14192-96 | 4.7 | ТУ 17 РСФСР 66-11378-87 | 2.2.1 |
| ГОСТ 17308-88 | 4.1 | ТУ 17 РСФСР 67-9269-79 | 2.2.1 |
| ГОСТ 19159-85 | 4.2, 4.3, 4.6 | ТУ 17 РСФСР 67-11200-86 | 2.2.1 |
| ГОСТ 21219-88 | 2.4.1 | ТУ 17 УССР 3503-81 | 2.2.1 |
| ГОСТ 21790-93 | 2.2.1 |
3. Ограничение срока действия снято но протоколу № 3—93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6—93)
4. ИЗДАНИЕ (март 2001 г.) с Изменениями № 1, 2, утвержденными в июле 1980 г., июне 1988 г. (ИУС 9-80, 10-88)
Редактор Т.П. Шашина Технический редактор В.Н. Прусакова Корректор В.Н. Кануркина Компьютерная верстка С. В. Рябовой
Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 23.03.2001. Подписано в печать 12.04.2001. Усл.печл. 1,86. Уч.-издл. 1,70.
Тираж 114 экз. С 760. Зак. 408.
ИПК Издательство стандартов, 107076, Москва, Колодезный пер., 14.
Набрано в Издательстве на ПЭВМ
Филиал ИПК Издательство стандартов — тип. “Московский печатник”, 103062, Москва, Лялин пер., 6.
Плр N8 080102
